每秒扫描多达 220 万个超精确点，并可查看生动的全景图像 有效工作范围高达 250m 范围精度≤ 1mm 10ppm/m 范围分辨率为 0.1mm 简单的现场工作流程适合所有用户 Trimble Perspective 软件可在现场自动注册、优化和导出扫描数据 即时清晰查看和验证扫描和图像
地形/常规测量 民用基础设施 工业调查 法医 文化遗产 数字孪生 储罐校准与检查 船舶检验
扫描速度高达每秒 218 万个点，扫描范围达 365 米 10米范围内噪声为0.2毫米，密度为0.6毫米
Trimble X12 扫描系统将业界领先的硬件与 Trimble 强大高效的 Trimble Perspective 软件完美结合，确保最佳性能。无需繁琐的工作流程，无需复杂的配准流程，在精度、速度、范围和成像方面毫不妥协。凭借易于使用的 Trimble X12，高端激光扫描不仅拥有卓越的扫描速度和范围，还结合了激光聚焦的精度和影像，让您轻松上手。

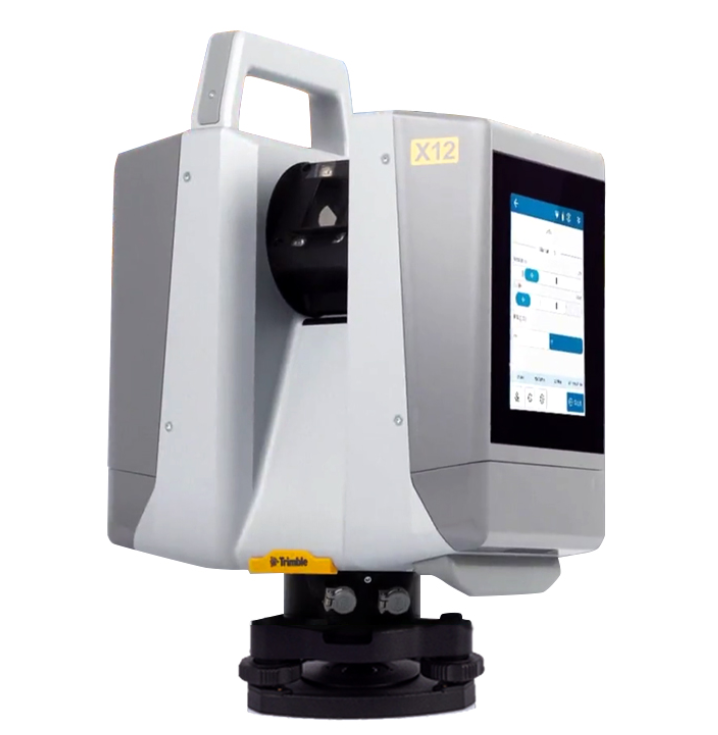

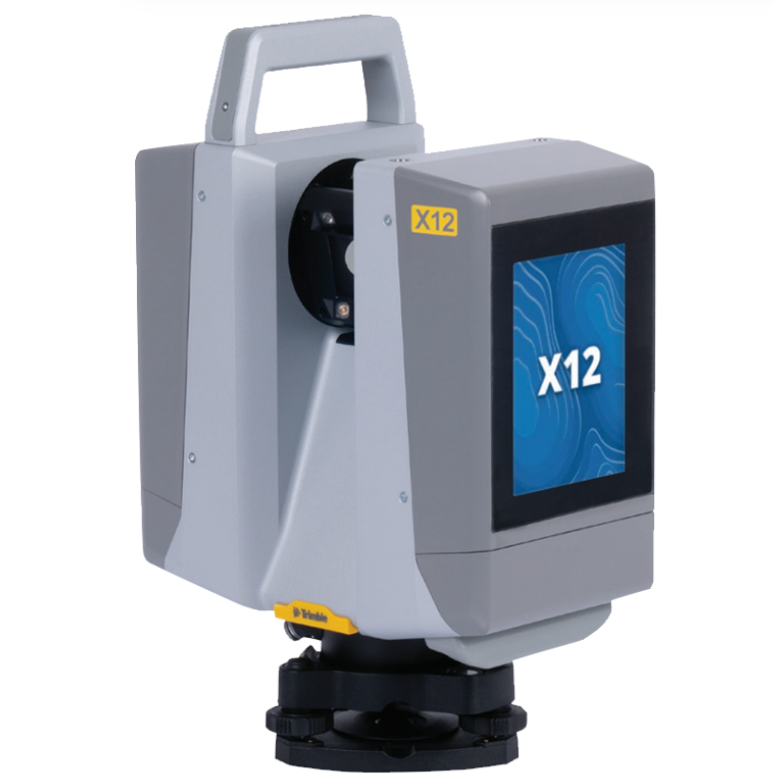

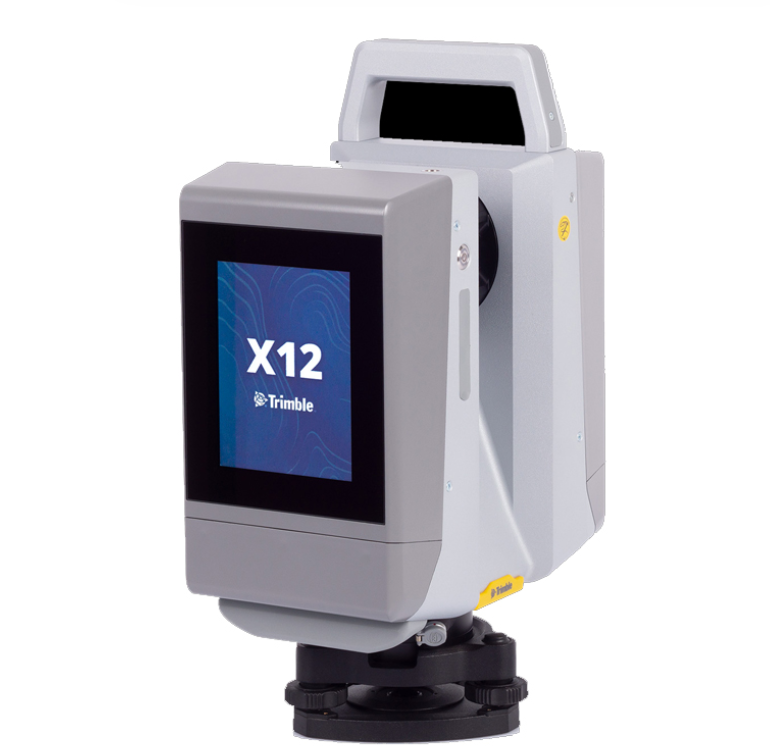

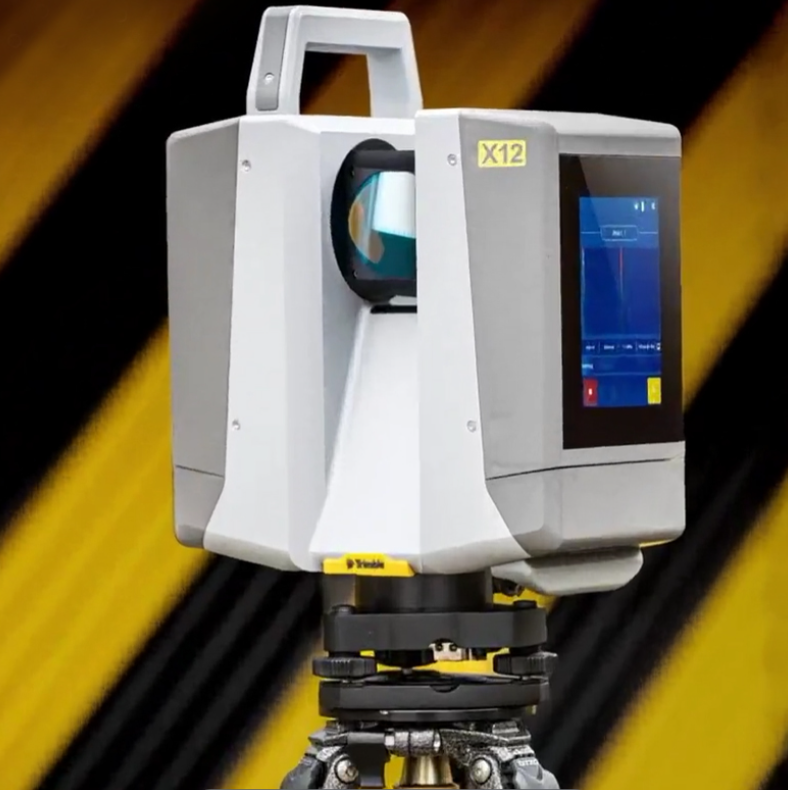

Trimble X12 是一款易于使用的高端 3D 激光扫描系统，具有出色的速度、精度、范围和令人难以置信的图像清晰度。其简单的现场工作流程适合所有用户，Trimble Perspective 软件可让您在现场自动注册、优化和导出扫描数据。
主要特点：
每秒扫描多达 220 万个超精确点，并可查看生动的全景图像
有效工作范围高达 250m
范围精度≤ 1mm 10ppm/m
范围分辨率为 0.1mm
简单的现场工作流程适合所有用户
Trimble Perspective 软件可在现场自动注册、优化和导出扫描数据
即时清晰查看和验证扫描和图像
坚固的 IP54 等级和 2 年标准保修
应用：
一般和地形测量：快速捕获土地所有权测量、建筑物、道路、交叉路口、场地改良、侵占元素和复杂结构的特征
使用注释记录和突出显示感兴趣的特征或项目
为每次扫描分配标签，以在扫描下一站时创建逻辑扫描组和带图片的注释。
使用自动分类工具提取与地面、建筑物、电力线、标志、植被等相对应的数据。
创建道路走廊、交叉口、路面、车道剥离、流线、人孔、通行权、架空电力线和其他特征的竣工图。
工业测量：创建复杂工业设施的精确竣工图，以用于建模和修改设计。
进行高分辨率区域扫描以了解有关兴趣点的更多细节，并从远处安全捕获无法进入的区域。
查看现有条件的详细信息以做出关键决策。使用
Trimble Perspective 中的连接位置的注释和图片增强现场文档。
使用 Trimble RealWorks 基于目标的配准和测量控制将扫描结果地理配准到工厂坐标系，以便将设计软件导出到工厂进行管道布局、检查制造线轴并检测与 CAD 模型的干扰。
土木工程基础设施： 创建桥梁、隧道、水坝等工程的竣工图纸或模型，并可在安全距离内进行操作。
将扫描信息融入净空计算、建模、检查、翻新和扩建工作中。
利用高速数据采集功能快速捕获区域扫描，减少关键基础设施项目的停机时间。
无与伦比的 HDR 图像质量，可用于目视检查和信息共享。
在将扫描数据导入办公室的 Trimble Business Center 或 Trimble RealWorks 之前，请先在现场注册以验证其完整性。
数字孪生：高效创建用于扫描到 BIM 和翻新的竣工图，为适应性再利用、建筑扩建以及立面和立面检查提供清晰度。
优化商业建筑设计的可访问性。
使用无视差图像生成完美彩色的点云，并清晰地查看场外项目。
在现场注册以消除回访风险，尤其是在难以获得访问许可的情况下。
将数据传输到 Trimble Business Center、Trimble RealWorks 或其他 CAD 软件进行最终分析和设计。
储罐校准和检查：快速安全地生成准确的数据，以进行精确的储罐分析，节省时间和金钱。
高速扫描可减少停机时间，并采用 IP54 防护等级和两年保修，确保在极端条件下可靠运行。
高效捕获储罐及其周围容纳区域的精确细节，以记录垂直度、圆度和完整性。
在将数据导入 Trimble RealWorks 储罐模块之前，可轻松在现场捕获和验证数据。
计算储罐容积填充表和二次围护容积，进行储罐维修变形分析，并创建符合 API 653 标准的报告。
船舶检验：为新建和翻新船舶创建竣工图。
凭借业内最佳的 0.3 米最小扫描范围，在船舶密闭空间内高效作业。
通过长距离、高分辨率扫描捕获船体、甲板或货舱数据。
快速扫描压载舱，为水处理系统改造做好准备，使其符合国际海事组织 (IMO) 的规定。
在船舶离港前获取船舶工程师所需的详细程度。
取证：即使在极端天气条件下，也能在犯罪现场和车辆事故现场捕获精确信息，同时最大限度地减少道路封闭。
为兴趣点添加带图片的注释，并在现场进行测量。
即使在夜间，使用 LED 聚光灯也能生成无与伦比的高分辨率图像质量。
离开现场前，请在现场注册以验证数据采集是否完整。
将数据导出至 Trimble Forensics Reveal 软件，创建用于调查和重建的 2D/3D 图表和动画。
文化遗产：检查和监测地表损坏情况，并获取高分辨率影像用于记录、分析和修复。
通过对感兴趣点进行高分辨率区域扫描，保留重要细节，并安全地从远处捕捉难以接近的区域。
对易碎文物进行数字保存以便重新创建。
使用高分辨率全景图和清晰的彩色图像记录和共享站点。
在现场用图像添加注释，以突出显示办公室中感兴趣的区域。
离开现场前检查数据质量，以避免成本高昂且耗时的现场重访。

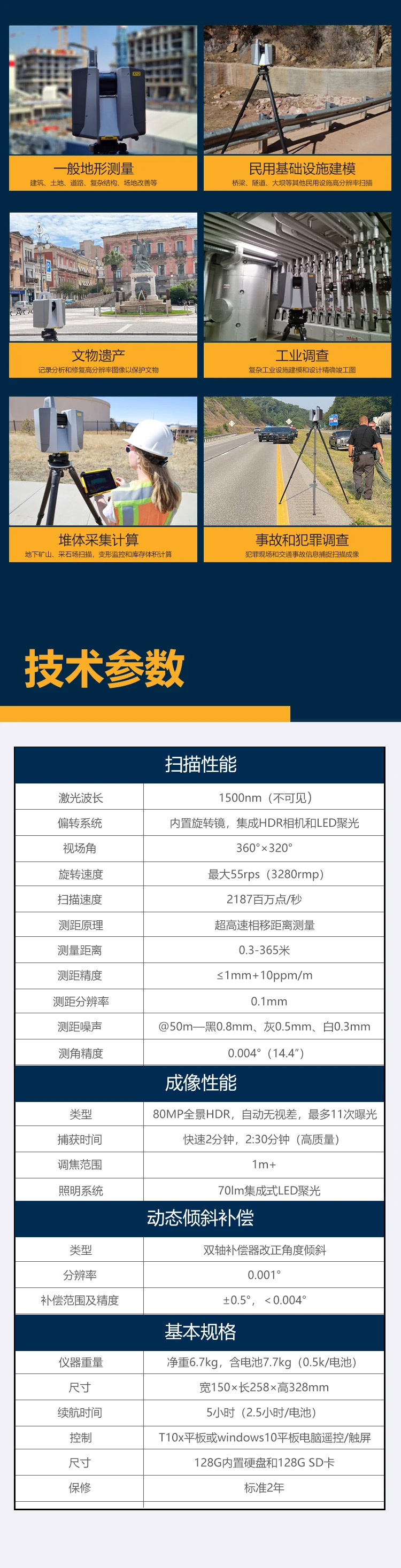

规格：
通用
推出年份2022
高度 [m] 0.328
深度 [m] 0.258
宽度 [m] 0.15
总重量 [kg] 6.7
激光测距仪
测距原理相位
波长 [nm] 1500
激光安全分类
1 最小范围 [m] 0.3
最大范围 [m] 365
距离不确定度（恒定部分） [mm] 1
距离不确定度（可变部分） [ppm] 10
出口光束直径 [mm] 3.5
光束发散度 [mrad] 0.3
防水/防尘 IP54
运行时间使用 4 块电池可使用 10 小时
扫描特性
最大。最大垂直视野 [deg]320
最大水平视野 [deg]360
最小水平步长 [deg]0.00018
最小垂直步长 [deg]0.00026 水平
步长不确定性 [deg] 0.004
垂直步长不确定性 [deg]0.004 光束
偏转机构旋转镜
最大测量速率 [kHz]2187
典型分辨率下的最短扫描持续时间 [min]0.38
最高分辨率下扫描持续时间 [min]39
操作特性
工作温度：最低 [°C]-10
工作温度：最高[°C] -10 [°C]45
湿度范围 [%]无凝结
内置摄像头Y
内置控制面板
Y IP 等级IP 54
双轴补偿
Y 电源
电池类型4 内置锂离子电池
每个电池的扫描时间 [h]2.5外围
设备
外置摄像头N
用户界面Windows 10 平板电脑，运行 Trimble Perspective 和板载触摸屏
附加传感器IMU、集成 Smartlight
配准/定向方法自动配
准 软件功能
软件名称Trimble RealWorks 和 Trimble Business Center
自动检测连接点Y
扫描期间实时可视化Y 地理配
准Y 基元
拟合Y 基元
规范3D 实体
应用
培训设施是
主要用户测量员、工程师、建筑师、项目经理、服务提供商
可区分的功能自动现场配准；精确的高速数据捕获；快速、清晰的 HDR 成像，带有集成 LED 聚光灯，适用于黑暗环境；简单的板载 UI，可独立操作；2 年标准保修
主要应用地形/一般测量、民用基础设施、工业测量、法医、文化遗产、数字孪生、油箱校准和检查、采矿、造船测量。
